方案概述

本方案适用于对营业网点、办公场所等办公场所等应用场景安全电与电气火灾隐患的智能化监管,实现规范配电、安全用电,实现本地分时区一键断电功能,对接入的8小时市电供总回路或分实现手动的接通与分断控制。

在不改变原配电系统线路基础上,通过加装(模块化电气火灾预警监测设备)或(线圈卡口式+故障电弧探测器设备),实现总回路电压、电流、线缆温度监测,分回路电流、故障电弧、线缆温度监测。

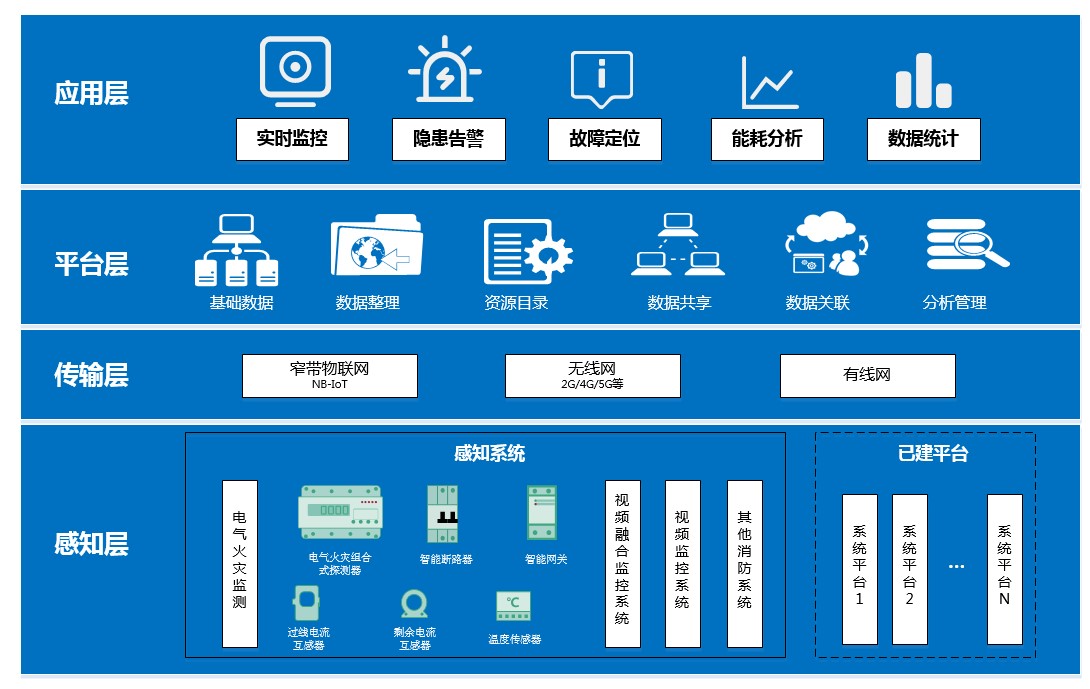

   方案架构

(1)感知层

感知层的数据采集来源主要有传统消防系统、传感器、电子标签、视频采集终端及已建的平台(若有)。通过传感器或用户信息传输装置等设备,把消防状态数据上传至平台;针对已建的系统,通过标准接口,获取状态感知情况。

(2)传输层

传输层主要依托于运营商或内部网络,保障感知层的数据能及时、准确、安全地传输到平台层,传输网络不限于2G/4G、NB-IoT、有线网络等。

(3)平台层

平台层肩负着消息队列、并行计算、协议处理、运维管理及实时报警等功能,提供基础数据、数据整理、资源目录、数据共享、数据关联和分析管理的能力,作为感知数据和业务应用联接桥梁。

(4)应用层

应用层作为业务实施开展的关键环节,根据不同用户的应用需求,提供企业级用电集中管理应用,包含实时监控、异常告警、故障定位、能耗等数据分析、数据监测和图墙展示等。

   方案设计

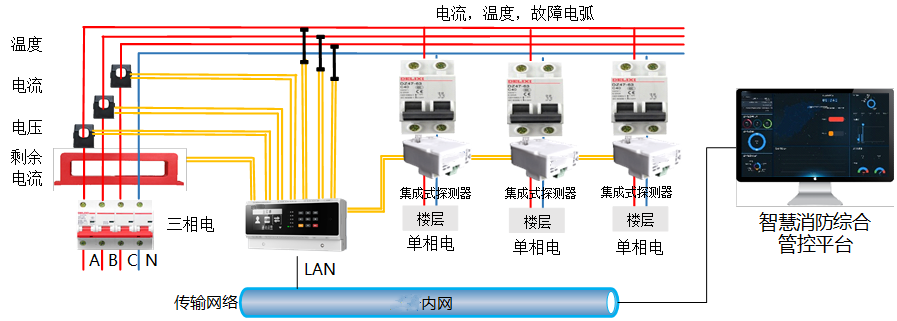

(1)多回路监测设计

模块化电气火灾探测系统主要由前端互感探测器、模块化探测器和电气火灾监控主机组成。电气一级回路和二级回路用互感探测器进行监测(电压、电流、温度、剩余电流等),电气末端回路用模块化探测器进行监测(电流、温度、故障电弧)。

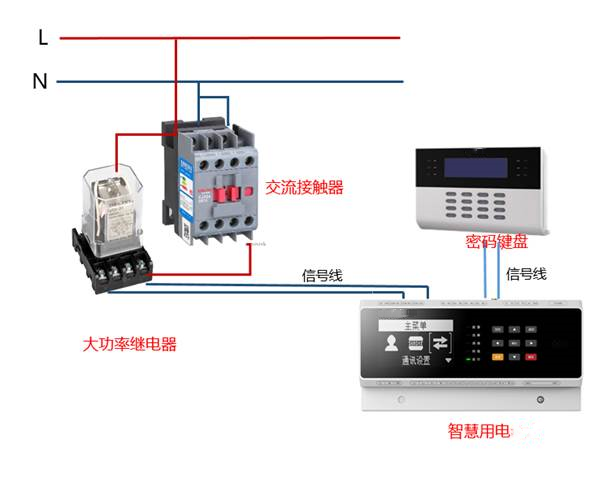

(2)一键断电方案设计

通过密码键盘进行操作,当输入布防密码时,智慧用电主机收到信号,通过本身继电器输出给到大功率继电器,大功率继电器给交流接触器断电,实现断电功能;当输入撤防密码时,智慧用电主机收到信号,通过本身继电器输出给到大功率继电器,大功率继电器给交流接触器上电,实现一键上电功能。

   方案价值

(1)保障用电安全

电气火灾智能监测系统对短路、过流、过载、过压、欠压等引发电气火灾的危险参数实施全天候实时监控。有效的保护用电设备、节约电能,将电气火灾消灭在萌芽状态。

(2)提升管理效能

引入智慧安全用电建设,对营业办公场所安全用电实时监测预警,及时准确发现隐患的回路及事件,高效处理,节省人力,提升安全用电管理水平与成效。

(3)提高节能水平

电气火灾智能监测系统记录每个线路用电的负载状况和用电电量,对用电数据集中采集与分析,降低由于人为因素不可控引起的大量能耗损失,同时降低非营业期间的电气火灾风险隐患,为进一步节能管理、节能改造或设备升级提供准确的数据支撑。

(4)规范用电行为

电气火灾智能监测系统可对线路设定允许最大电流和最大功率,最大限度保障线路用电安全,超过设定值,立即发出报警,监控中心收到报警提示的详细信息,值班人员可根据平台提供的数据对该用电部位进行通告。杜绝违规使用电器引发的电气火灾事故,又能让业务及办公人员不加限制的正常使用各类用电设备。
